Diseño estructural PKPM, diseño detallado con Tekla
Vida útil
Más de 50 años
Paquete de transporte
Paquete estándar apto para transporte marítimo
Especificación
Adaptable para satisfacer sus necesidades
Origen
China
Código del HS
7308300000
Capacidad de producción
50,000 toneladas/año

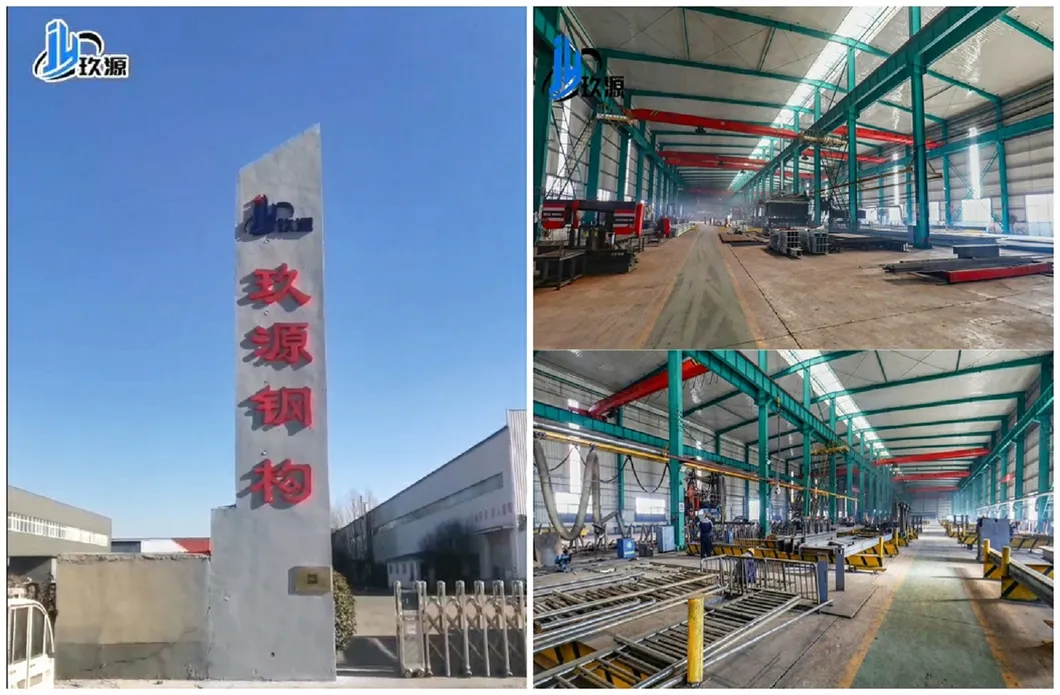

Perfil de empresa
Sobre Nosotros
Fundada en 2020, nuestra empresa se especializa en la prestación de servicios integrados de alta calidad para el diseño, fabricación y construcción de estructuras de acero. Con un equipo de núcleo con más de 16 años de experiencia en la industria y profundas capacidades técnicas, garantizamos un control profesional de extremo a extremo, desde el diseño hasta la ejecución del proyecto.

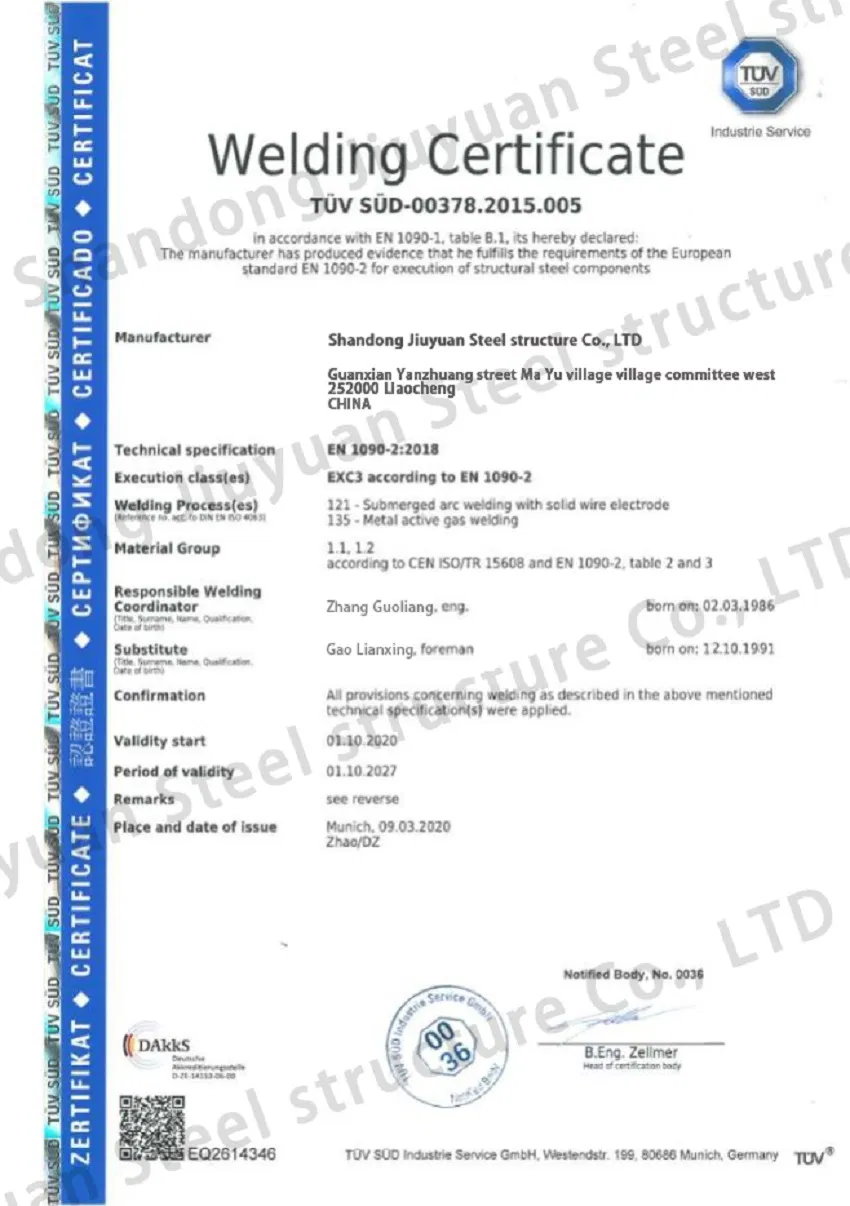

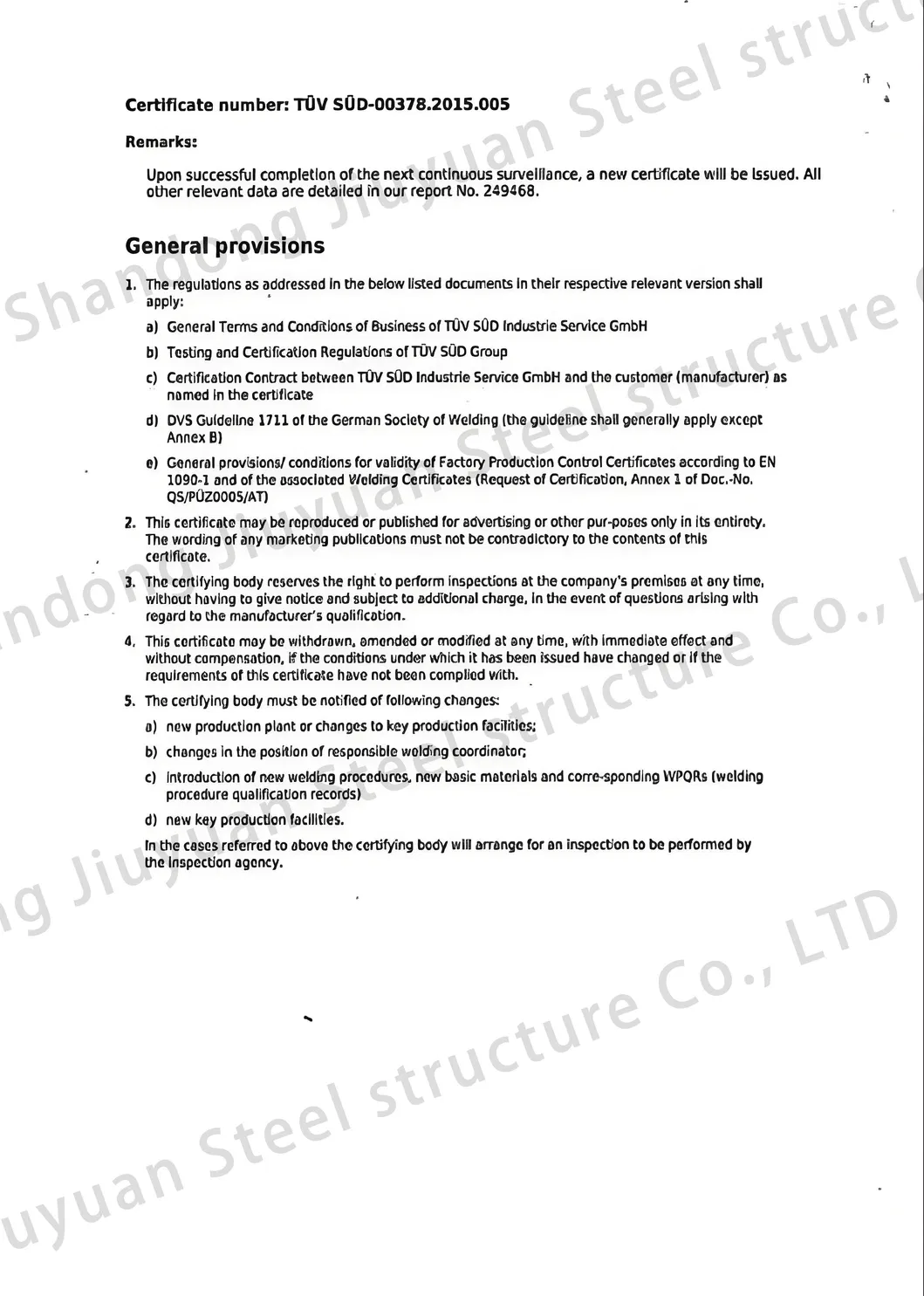

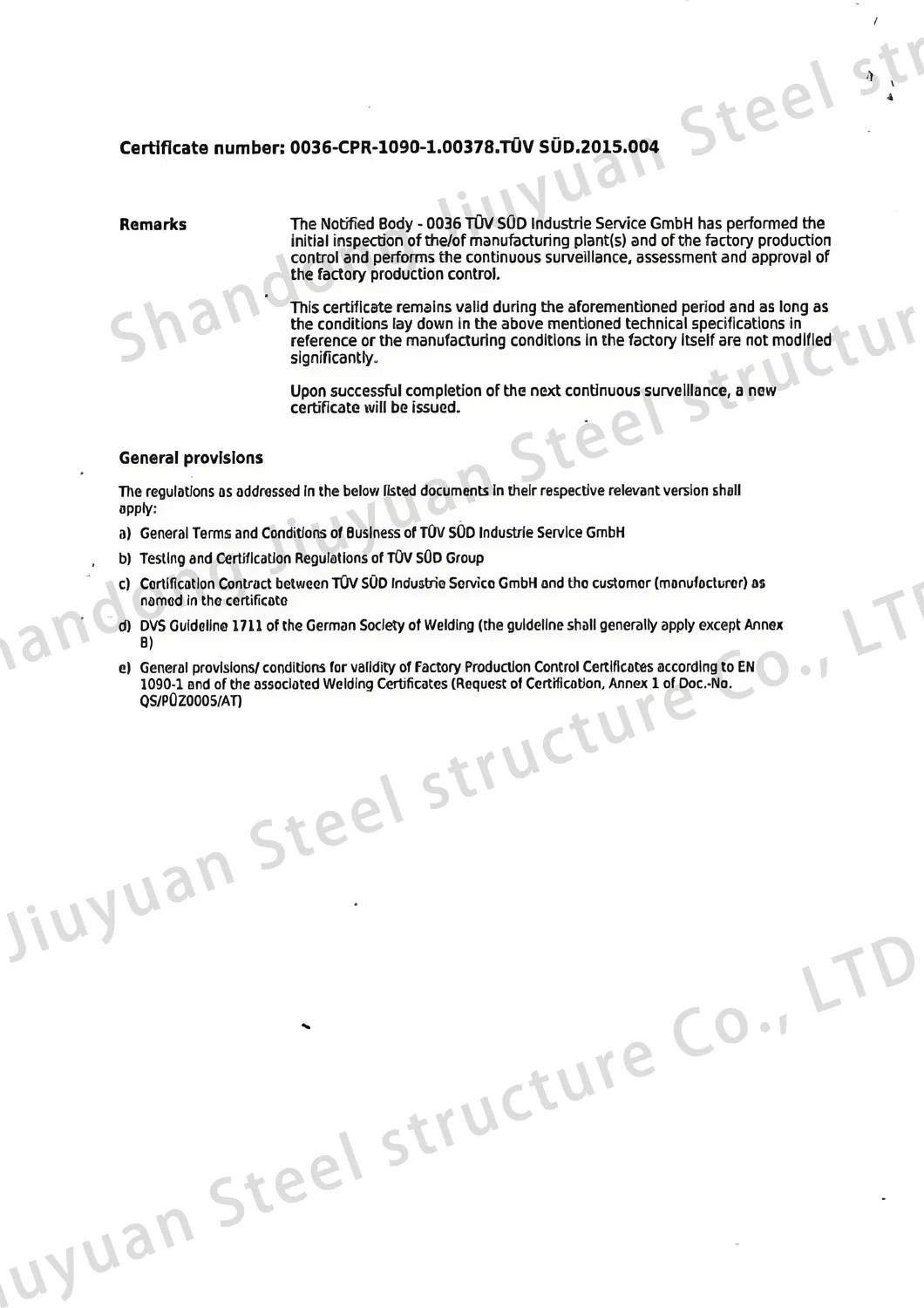

Certificaciones
Nuestras ventajas
Núcleo de la Competitividad
1. Infraestructura robusta y capacidad garantizada
Ampliación de capital: Capital registrado de 10 millones de RMB, dos modernos talleres de fabricación que abarcan 50.000 metros cuadrados y una capacidad de producción anual superior a las 50.000 toneladas.
Equipamiento avanzado: Equipado con máquinas de corte láser CNC, taladradoras planas, sistemas integrados de soldadura y enderezado de vigas en H (profundidad máx. de sección transversal: 1.800 mm), máquinas de soldar vigas de pórtico y otras herramientas de precisión.
Tecnología de flexión en frío líder: Flexión en frío de vigas en H con una profundidad máxima de sección transversal de 400 mm, permitiendo soluciones a medida para estructuras complejas.
2. Innovación impulsada por la tecnología
Equipo de expertos: Nuestro centro técnico cuenta con 18 especialistas en diseño y detallado estructural, respaldados por más de 200 técnicos cualificados.
Certificaciones y logros: Contamos con la calificación de contratación de ingeniería de estructura de acero de Grado II otorgada por el Ministerio de Vivienda y Desarrollo Urbano-Rural de China, junto con múltiples patentes e innovaciones en técnicas de construcción e I+D de materiales.
Excelencia en los procesos: Perfeccionamiento continuo de los procesos de fabricación e innovación tecnológica en la producción de estructuras de acero.
Sistema de fabricación inteligente: Líneas de producción automáticas avanzadas (corte CNC, corrección de alineación, soldadura robotizada, etc.) combinadas con modelado BIM para optimizar el diseño, garantizando una precisión milimétrica y mejorando la eficiencia de la construcción en más de un 30%.
3. Cumplimiento global y garantía de calidad
Certificaciones Internacionales: Cumplimiento de las normas ISO 9001 (Calidad), ISO 14001 (Medio Ambiente) e ISO 45001 (Seguridad), certificado por AISC (EE. UU.) y CE (EN), asegurando el cumplimiento de la normativa mundial.
Control de calidad integral: Gestión rigurosa de la calidad desde el abastecimiento de materias primas hasta la entrega final del proyecto.
4. Integración de recursos y capacidad de entrega
Ventaja en la cadena de suministro: Cooperación estratégica con proveedores de materias primas y empresas de logística para lograr un inventario rápido, optimización de costes y reducción del ciclo de entrega en 10-15 días respecto a la media del sector.
Servicio de capacidad EPC: Proporcionamos servicios integrados de diseño, adquisición y construcción, con un equipo profesional de gestión de proyectos para garantizar la ejecución eficaz de obras complejas.
Placas de forjado con armadura de celosía de acero: Luz de 3-6 m, adecuadas para grandes luces.
Sistemas de arriostramiento:
Tipos: Arriostramientos concéntricos (X/V), arriostramientos excéntricos (preferidos para resistencia sísmica).
Secciones: Perfiles de acero, secciones en H o tubos circulares.
3. Parámetros de conexión
Uniones Viga-Columna:
Conexiones rígidas: Completamente soldadas o conexión mixta atornillada-soldada (ala soldada, alma atornillada).
Conexiones articuladas: Alma atornillada.
Uniones sísmicas: Siguen el principio de "unión fuerte, elemento débil" (por ejemplo, placas de refuerzo).
Bases de columnas:
Base empotrada: Profundidad ≥1,5 veces la altura de la sección de la columna en la cimentación de hormigón.
Base encajada: Altura del revestimiento de hormigón ≥2 veces la altura de la sección de la columna.
Uniones atornilladas:
Pernos de alta resistencia por fricción: Precarga controlada.
Espaciado de pernos: ≥3 veces el diámetro del perno; distancia al borde ≥1,5 veces el diámetro.
4. Parámetros de diseño
Parámetros de carga:
Intensidad de fortificación sísmica: Grados 6-9.
Carga de viento: Presión básica del viento 0.3-0.7 kN/m².
Carga viva: 2.0-5.0 kN/m².
Requisitos de rendimiento estructural:
Límite de deriva entre pisos: 1/250, 1/50.
Período de vibración natural: Generalmente ≤0.1N (donde N es el número de pisos).
Protección contra la corrosión y el fuego:
Anticorrosión: Galvanizado en caliente o imprimación epoxi rica en zinc.
Resistencia al fuego: 1-3 horas.
5. Parámetros de fabricación e instalación
Tolerancia de fabricación:
Longitud de los componentes: ±2 mm por cada 6 m.
Espaciado de los orificios para pernos: ±1,5 mm.
Requisitos de instalación:
Desviación de verticalidad: ≤H/1000 y ≤25 mm (para la altura total).
Calidad de la soldadura: Grado I (penetración total) o Grado II (penetración parcial).
6. Aplicaciones
Tipo de edificios: Oficinas, hoteles, apartamentos, complejos comerciales.
Altura típica: 6-40 pisos (20-150 m).
Luces económicas: 6 a 12 m (vigas principales), 3 a 6 m (vigas secundarias).

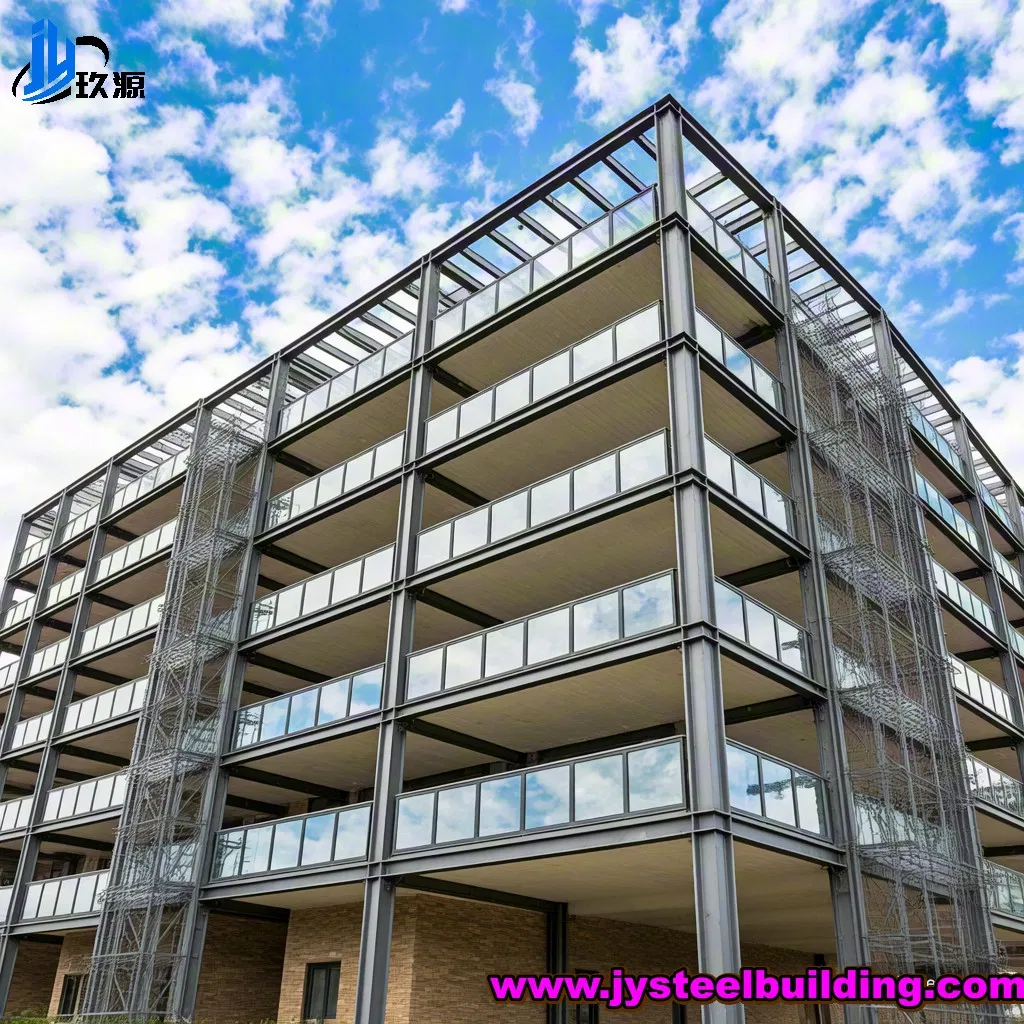

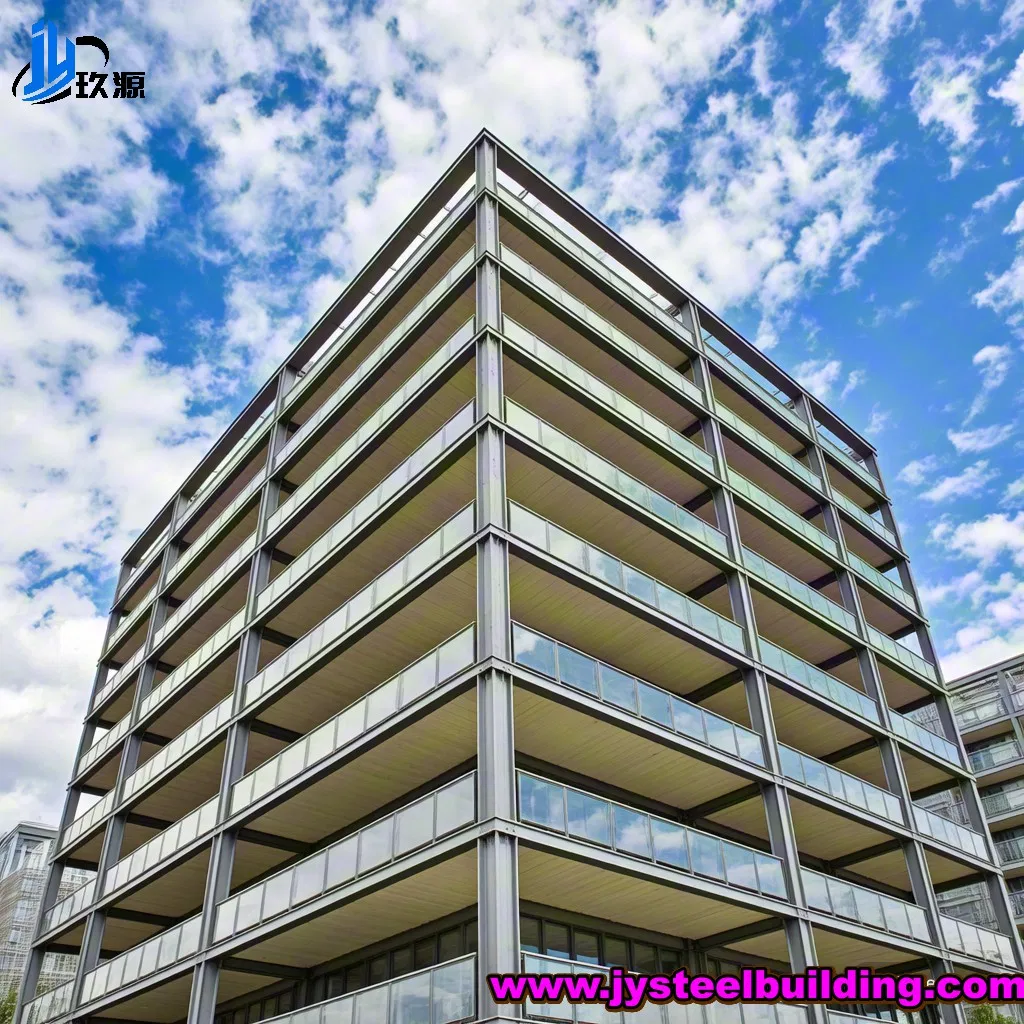

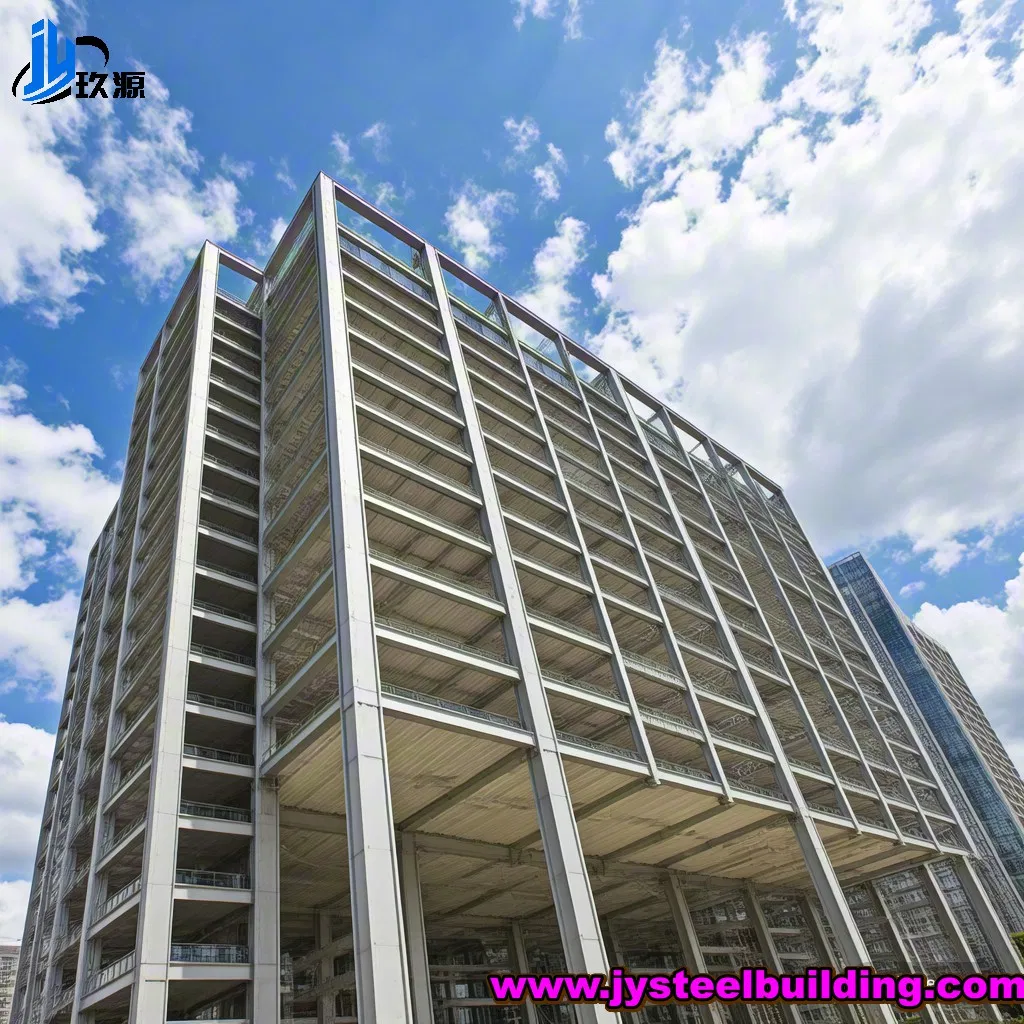

Descripción del producto
La estructura de acero de varios pisos es un sistema estructural compuesto principalmente por elementos portantes de acero. Se utiliza ampliamente en edificios de mediana y gran altura (6 a 40 pisos, de 20 a 150 metros de altura), como torres de oficinas, hoteles, complejos comerciales y apartamentos. El núcleo del sistema consta de columnas de acero, vigas, sistemas de arriostramiento y losas mixtas, conectados mediante pernos de alta resistencia o soldaduras para formar un marco espacial rígido. Destaca por su ligereza, alta resistencia, rapidez de montaje y excelente comportamiento sísmico, constituyendo una solución moderna de construcción industrializada.
Características estructurales clave
Alta eficiencia portante:
Rendimiento del material: Utiliza acero de alta resistencia como Q345B y Q420, con límites elásticos de 345-420 MPa y resistencias a la tracción de ≥470-550 MPa, reduciendo las secciones de los componentes y optimizando el espacio útil.
Diseño de componentes: Las secciones en H estandarizadas, las columnas de caja y los elementos tubulares optimizan la distribución de tensiones para soportar grandes luces (6-12 m) y altas cargas vivas (2,0-5,0 kN/m²).
Excelente desempeño sísmico:
Diseño dúctil: Sigue los principios de "columna fuerte-viga débil" y "conexión fuerte-componente débil", incorporando arriostramientos excéntricos (EBF) o arriostramientos restringidos al pandeo (BRB) para disipar la energía sísmica.
Refuerzo de uniones: Las conexiones viga-columna se refuerzan con rigidizadores o técnicas de sección de viga reducida (RBS) para garantizar la seguridad bajo cargas extremas.
Construcción rápida:
Prefabricación: Componentes estandarizados fabricados con tolerancias de precisión (±2 mm por 6 m), lo que reduce el trabajo en obra y acorta los plazos de entrega del proyecto entre un 30% y un 50%.
Montaje modular: Combina el uso de pernos de alta resistencia y soldadura para una instalación eficiente, logrando un ritmo de montaje de 1 a 2 pisos por día.
Sostenibilidad:
Reciclabilidad: Más del 90% del acero de la estructura es reciclable, reduciendo al mínimo los residuos de construcción.
Eficiencia energética: Las losas mixtas y los cerramientos ligeros reducen el consumo energético global del edificio.
Componentes clave y sistemas
Componente
Descripción
Columnas de acero
Columnas de sección en H o de caja (400×400 a 800×800 mm, espesor de pared de 16-30 mm), con relación de esbeltez ≤80 para mayor estabilidad.
Vigas de acero
Vigas de sección en H (400-600 mm de canto, relación canto/luz de 1/15-1/25), integradas con el forjado mixto para una acción conjunta.
Sistema de piso
Losas mixtas de chapa de acero perfilada y hormigón (100-150 mm de espesor) o forjados de viguetas de celosía de acero (luces de 3-6 m).
Sistema de arriostramiento
Arriostramientos concéntricos en X/V (perfiles angulares o en H) o arriostramientos excéntricos resistentes a sismos para aumentar la rigidez lateral.
Protección contra el fuego y la corrosión
Imprimación epoxi rica en zinc (60-100 μm) + recubrimientos ignífugos (resistencia al fuego de 1 a 3 horas), conforme a la norma GB 14907.
Ventajas técnicas
Rentabilidad: Consumo de acero de 35-60 kg/m², con costes globales inferiores en comparación con las estructuras de hormigón tradicional (especialmente en proyectos con plazos ajustados).
Flexibilidad de diseño: Grandes luces sin columnas intermedias que facilitan la distribución del espacio en oficinas o locales comerciales.
Garantía de calidad: La integración total del modelado BIM asegura la precisión en la fabricación y minimiza los errores de instalación.
Aplicaciones típicas
Comercial: Centros comerciales, edificios de oficinas (grandes luces, distribuciones flexibles).
Servicios públicos: Hospitales, centros educativos, terminales de transporte (construcción rápida con mínimas interrupciones).
Residencial: Apartamentos de lujo, edificios residenciales, complejos hoteleros (mayor superficie útil y confort).
Industrial: Almacenes, naves industriales, racks de tuberías (para soportar cargas pesadas y salvar grandes luces).
Servicios integrados
Diseño personalizado: Optimización de resistencia sísmica y al viento, y análisis del consumo de acero.
Soluciones llave en mano: Servicios EPC que abarcan diseño, fabricación, montaje y sistemas de protección contra incendios y corrosión.
Certificaciones: Cumplimiento de la norma GB 50017 (Código de diseño de estructuras de acero) e ISO 9001.
Estudios de caso (ejemplos)
Torre de oficinas en distrito financiero: Edificio de 40 pisos y 160 m de altura, empleando columnas de caja y arriostramientos restringidos al pandeo (BRB), logrando reducir el tiempo de ejecución en un 40%.
Gran centro de convenciones: Estructura con cerchas de acero de 45 m de luz y tirantes de cable para conseguir un espacio de exposición libre de columnas.

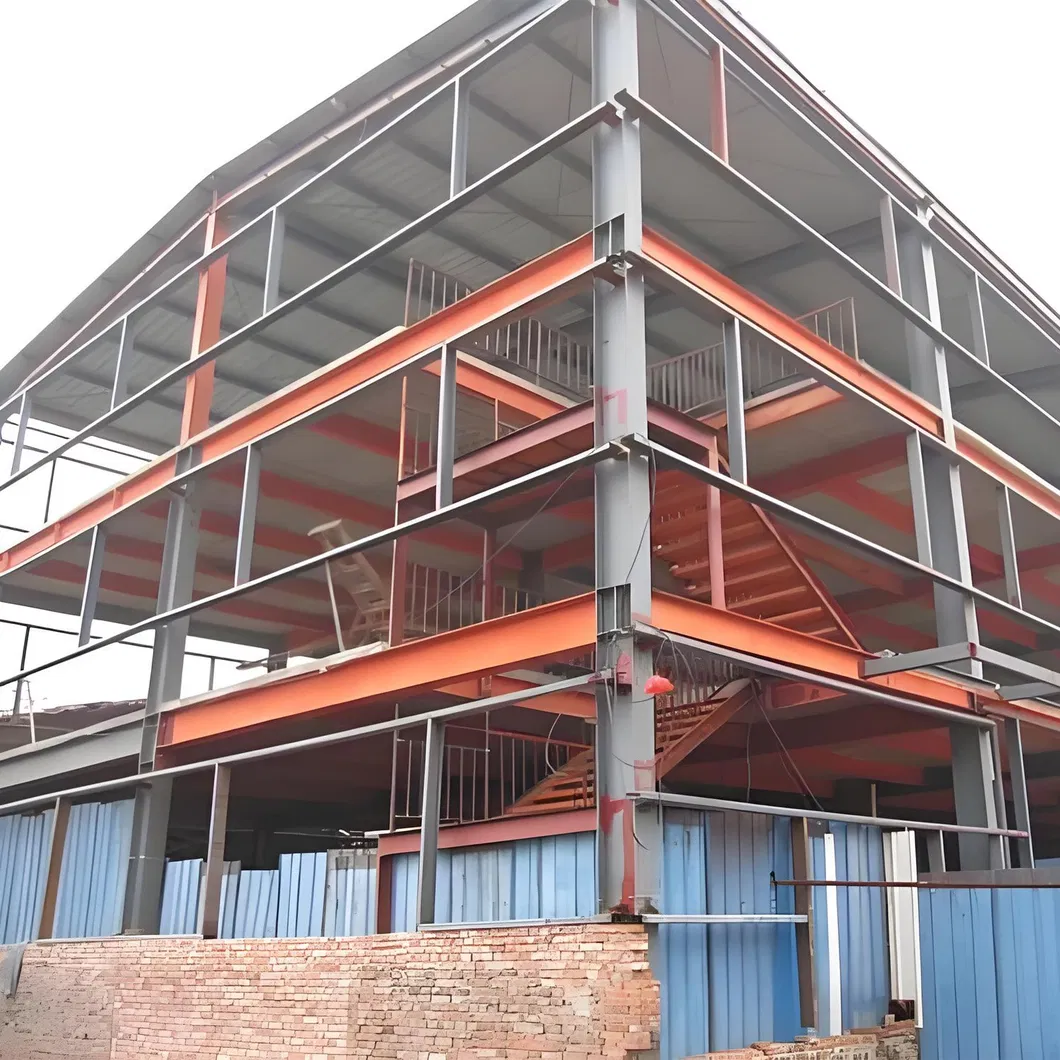

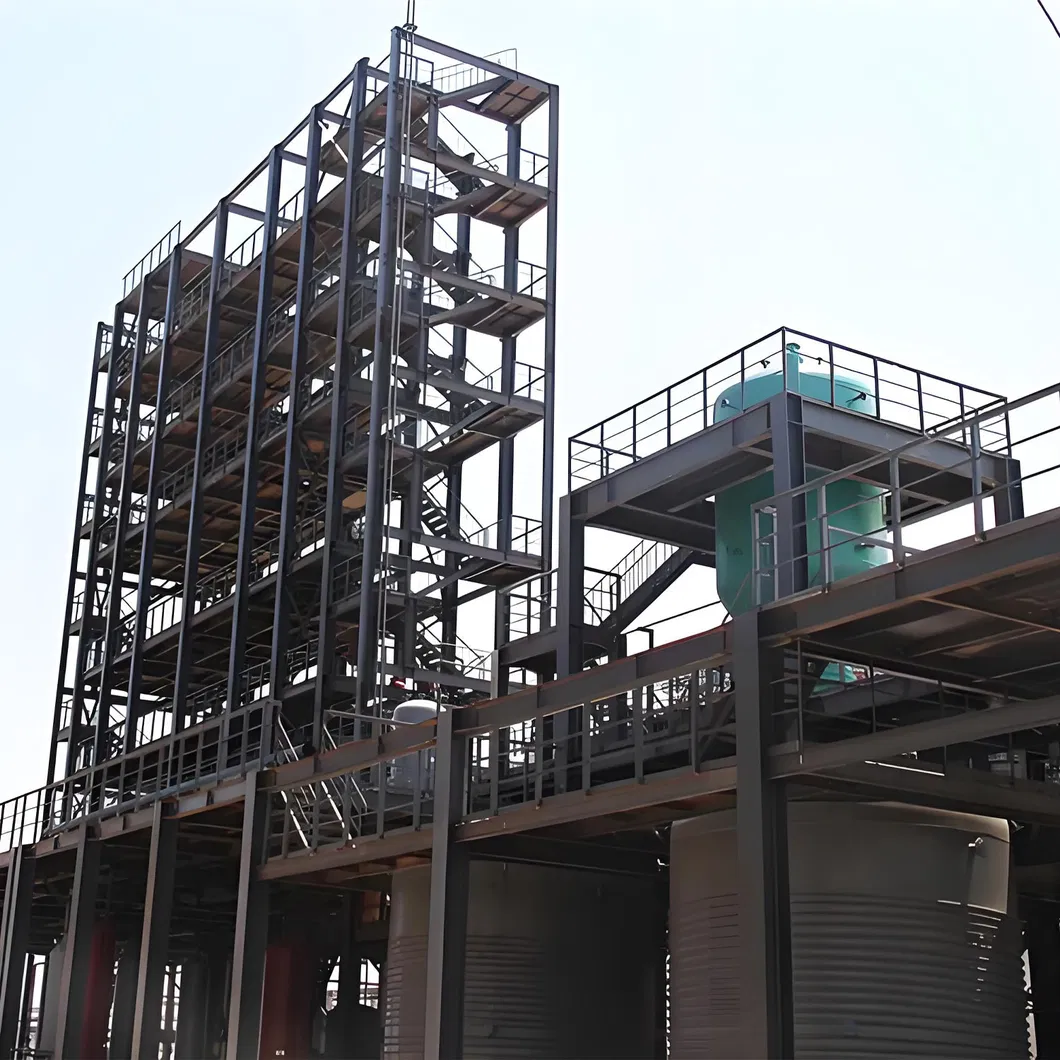

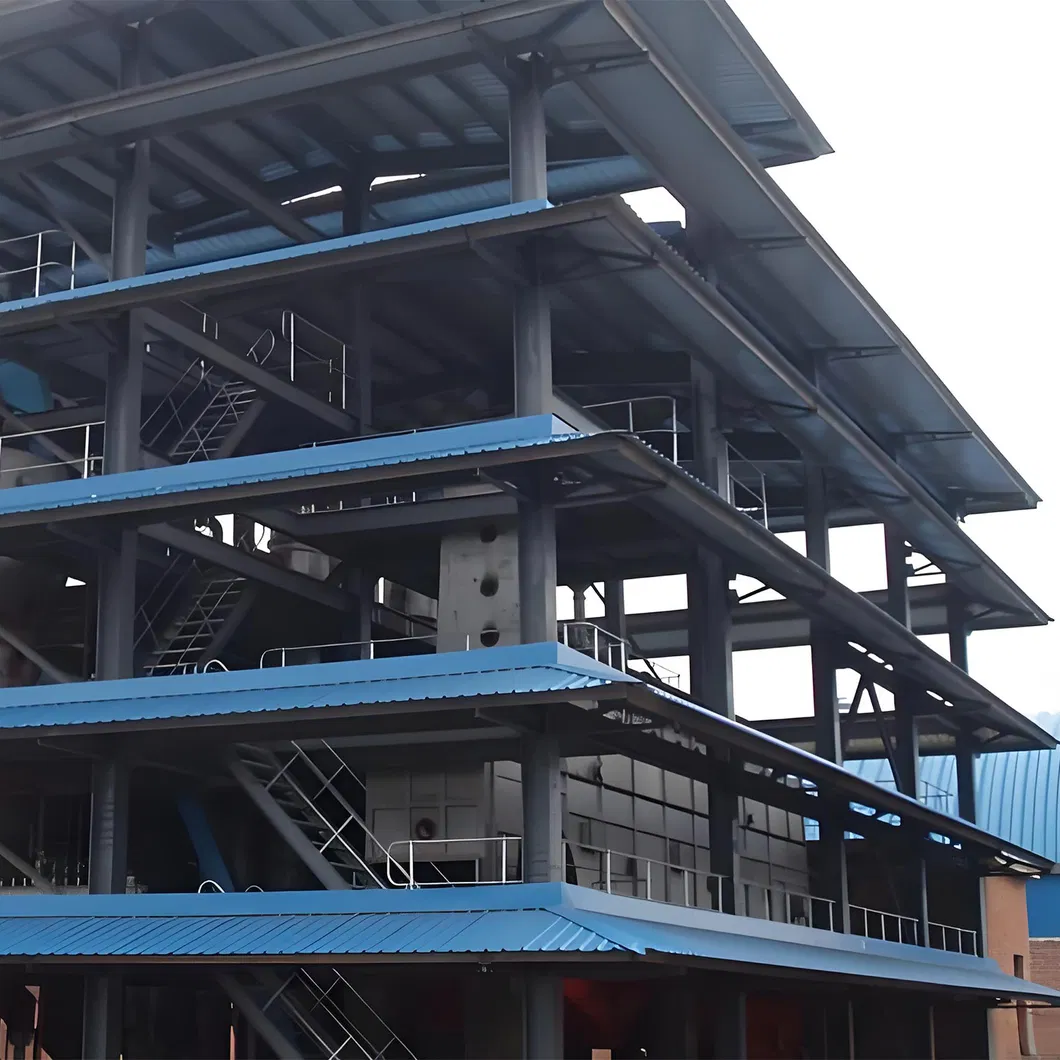

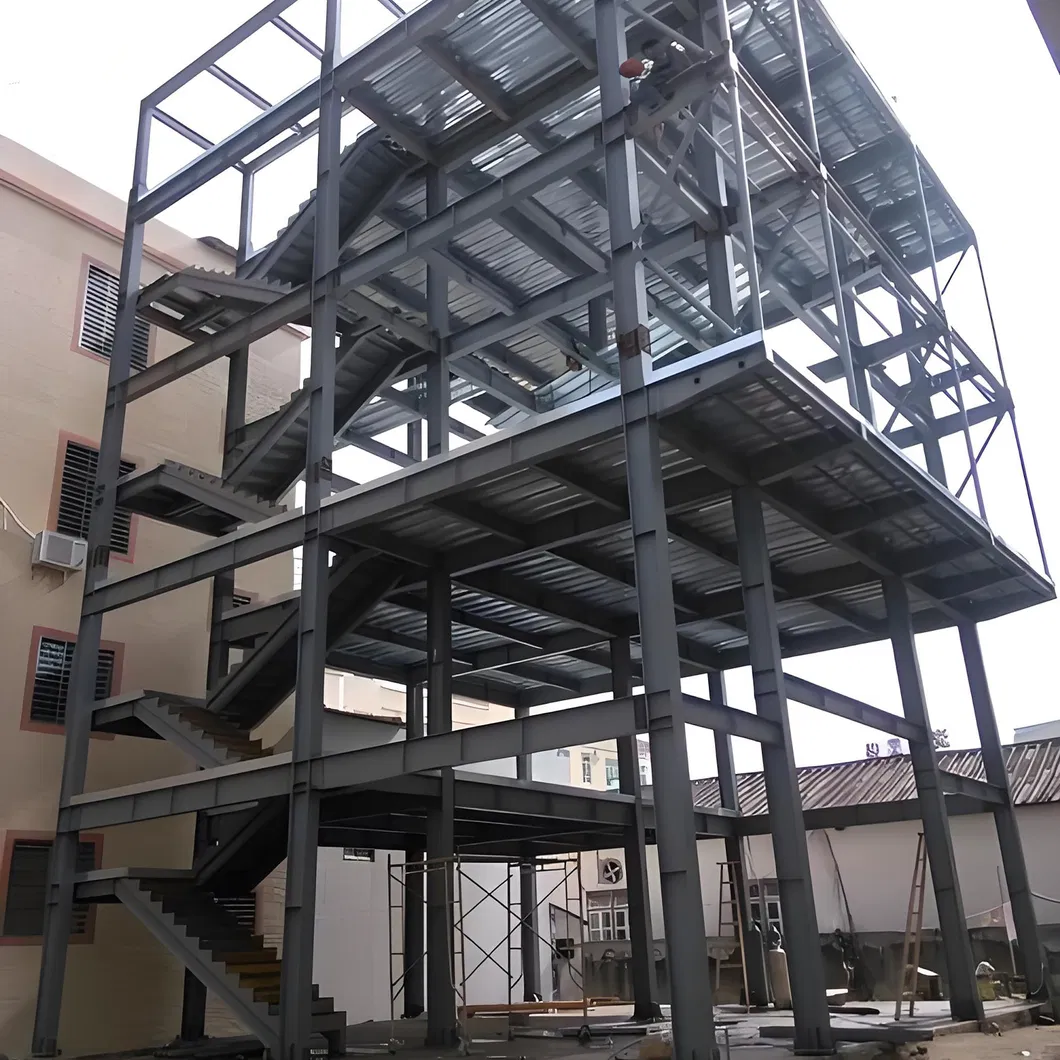

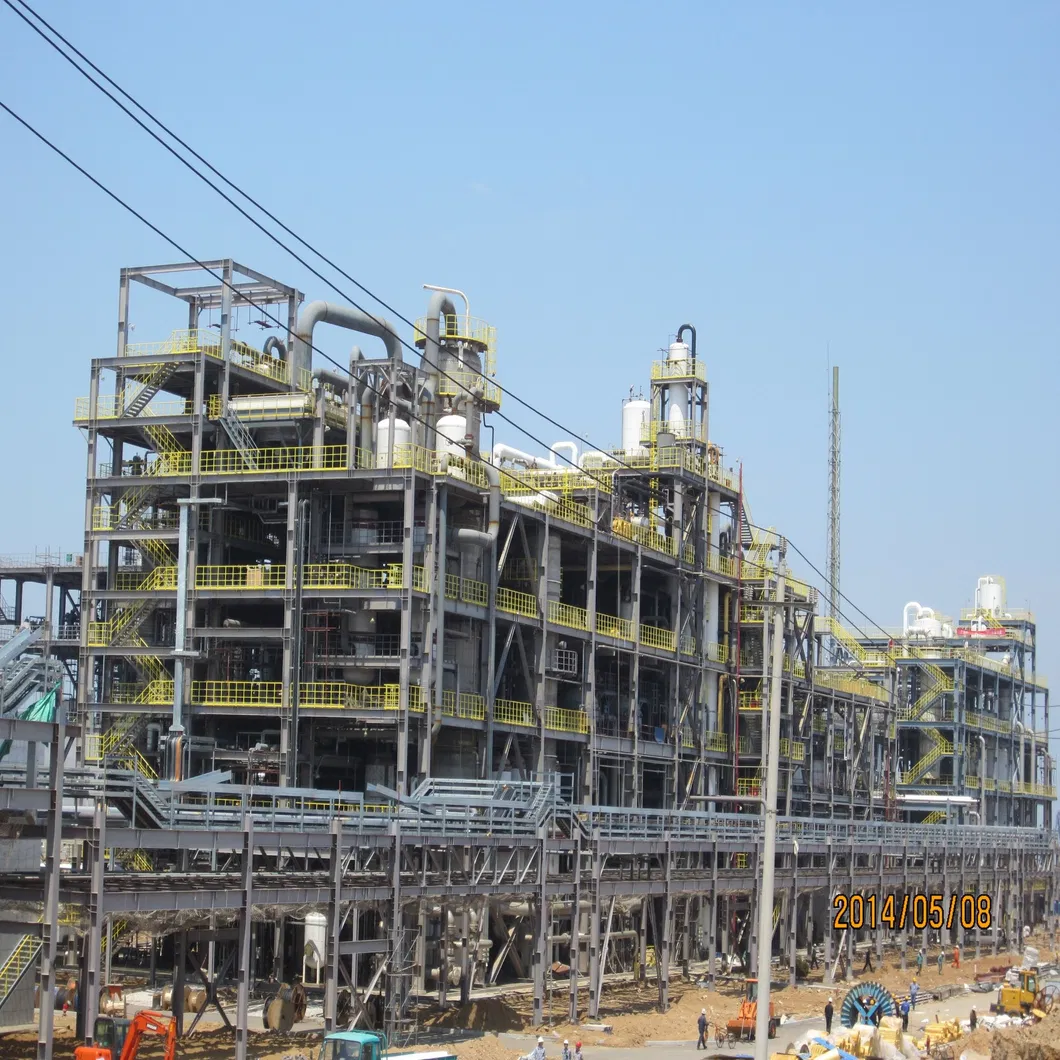

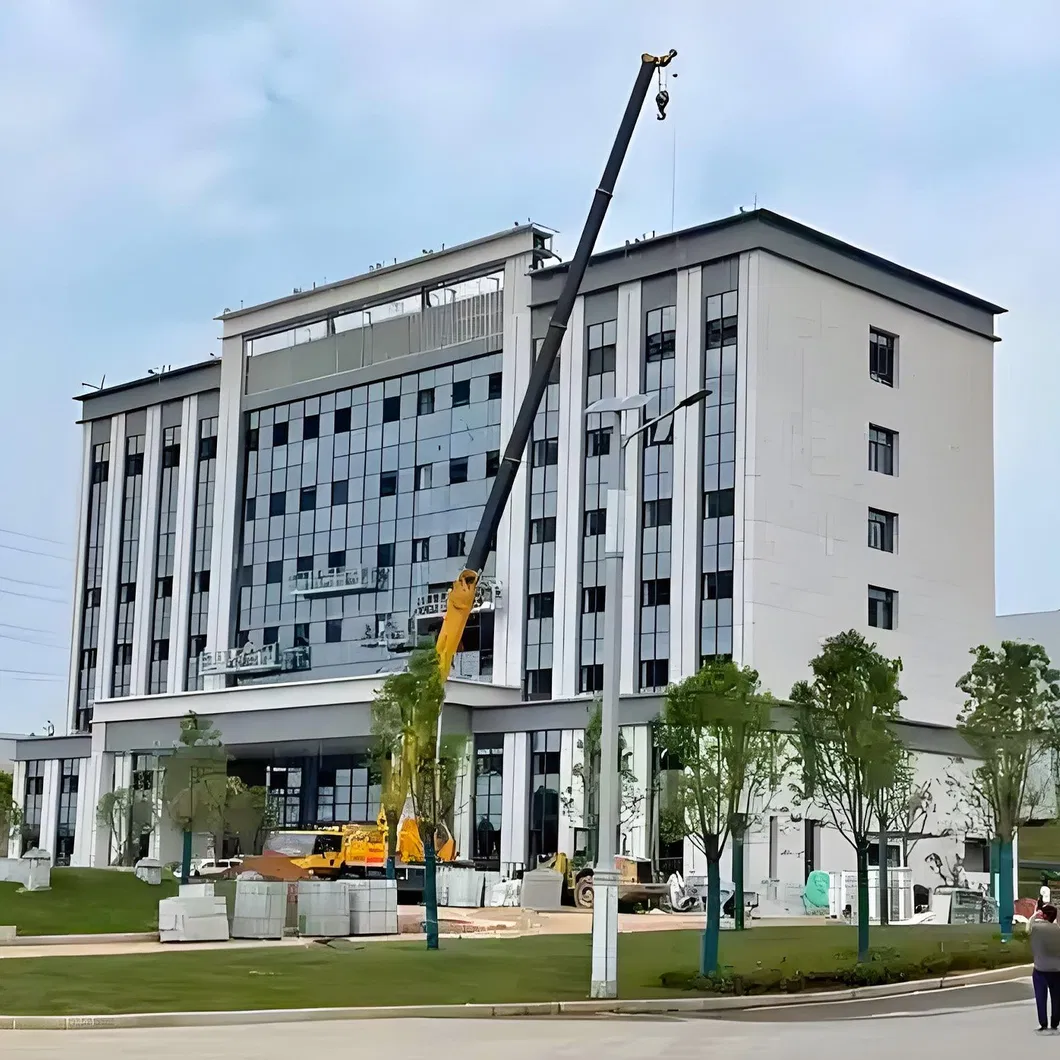

Fotos detalladas
Embalaje y envío
I. Especificaciones de embalaje de envío
Flejes y fijación:
Los componentes principales de acero en H se atan con flejes de acero galvanizado (ancho ≥32 mm), con un espaciado ≤1,5 m y almohadillas amortiguadoras de EPE en los puntos de contacto.
Los componentes de gran longitud (≥12 m) se fijan mediante un bastidor de acero en forma de "H" para evitar deformaciones y movimientos durante el transporte.
Tipos de contenedores adecuados:
Piezas estándar: Contenedores High Cube de 40 pies (HC, dimensiones internas 11,9×2,35×2,69 m), manteniendo una distancia de ≥10 cm entre los componentes y las paredes del contenedor, rellenando los espacios con bolsas de aire antichoque.
Piezas de formas especiales: Contenedores Open Top (OT) o Flat Rack (FR), cubiertos con lonas impermeables y reforzados estructuralmente.
Identificación y documentación:
Marcado internacional común: Iconos de "↑ Flecha de dirección", "Mantener seco" y "Frágil" impresos en el exterior del embalaje (conforme a las normas del SGA).
Se fijan a ambos lados del contenedor el número de las Naciones Unidas (UN 1356 para acero) y la etiqueta de la categoría de carga de la OMI.
Documentación incluida en el contenedor:
Lista de empaque adjunta (con el número de componente, peso neto/bruto, código HS), certificado del material (EN 10025) e informe de la prueba anticorrosión.
II. Gestión del transporte marítimo
1. Opciones de modo de envío
Tipo de carga
Solución recomendada
Ventajas
Contenedor completo (FCL)
Envío de ≥20 toneladas por lote en contenedores exclusivos
Minimiza el riesgo de daños, agiliza el despacho de aduanas
Carga consolidada (LCL)
Agrupación de cargas pequeñas (<20 toneladas) con otras mercancías
Optimiza y reduce los costes de transporte
Carga sobredimensionada
Uso de barcazas de plataforma para componentes con luces >30 m
Permite gestionar dimensiones especiales con seguimiento por GPS
2. Requisitos de manipulación y rutas
Puertos preferidos:
Salida: Puerto de Qingdao (por su proximidad a la base de producción y sus terminales especializadas en carga pesada).
Destino: A confirmar según la capacidad de elevación del puerto de recepción.
Protocolos de manipulación:
Uso exclusivo de eslingas de nailon (sin contacto directo con cables de acero) para las maniobras de carga y descarga, identificando claramente los puntos de elevación.
La estiba de cargas sobredimensionadas en el buque requiere la supervisión de ingenieros navales; operaciones autorizadas solo con alturas de ola ≤1 m.
Preguntas Frecuentes (FAQ)
¿Cuál es la vida útil estimada de la estructura de acero?
Nuestras estructuras de acero de varios pisos están diseñadas y fabricadas para ofrecer una vida útil superior a los 50 años, cumpliendo con los estándares de durabilidad más exigentes de la industria.
¿Qué normas y certificaciones internacionales cumplen sus productos?
Nuestros procesos y materiales cumplen rigurosamente con los estándares ISO 9001, ISO 14001 e ISO 45001. Además, contamos con la certificación CE (conforme a la norma europea EN 1090-2) y la acreditación AISC de los Estados Unidos.
¿Cómo se garantiza la resistencia de la estructura frente a terremotos y vientos fuertes?
El diseño estándar soporta una intensidad sísmica de grado 8 y una resistencia al viento de nivel 12. Empleamos sistemas de arriostramiento concéntrico y excéntrico de última generación, y modelamos las estructuras utilizando software como PKPM y Tekla para optimizar el comportamiento dinámico.
¿Qué tratamientos anticorrosión y de protección contra el fuego se aplican?
Para combatir la corrosión, aplicamos imprimación epoxi rica en zinc o galvanizado en caliente. Para la resistencia al fuego, utilizamos recubrimientos intumescentes o cementosos que aseguran una protección certificada de 1 a 3 horas según las normativas vigentes.
¿Cuáles son las ventajas del sistema de construcción prefabricado frente al hormigón tradicional?
La fabricación de los componentes en taller garantiza una precisión milimétrica (tolerancia de ±2 mm por cada 6 m) y acelera la instalación en obra en un 30%-50%. Asimismo, reduce el desperdicio de materiales y permite reciclar más del 90% del acero al final del ciclo de vida del edificio.
¿Cómo se gestiona el envío internacional para evitar daños en los componentes de acero?
Todos los perfiles de acero se sujetan firmemente con tiras galvanizadas y se protegen con almohadillas de EPE en los puntos de contacto. Se cargan en contenedores cerrados HC de 40 pies o contenedores Open Top/Flat Rack con bolsas de aire antichoque, minimizando cualquier posibilidad de deformación durante el trayecto marítimo.
